PV DC прекъсвач

ICHYTI Най-новият pv DC прекъсвач, произведен в Китай, няма възможност за превключване на предавките с товар, докато DC прекъсвачите са подходящи за ситуации, в които изискванията за напрежение не са високи и не са необходими чести настройки, като осветителни вериги и домакински уреди.

Изпратете запитване Изтегляне на PDF

Описание на продукта

Този прекъсвач за постоянен ток на ICHYTI в Китай е подходящ за защита от претоварване и късо съединение на системи с постоянен ток и е подходящ за оборудване с постоянен ток и електрическо оборудване с номинални токове под 63 A и номинални напрежения от 300 V, 600 V и 1000 V. Този продукт се използва широко в различни области като енергия, пощи, транспорт, минно дело и предприятия и отговаря на стандартите IEC60898-1 и GB140482. В сравнение с подобни продукти, този продукт има най-високото номинално ниво на напрежение.

ICHYTI pv DC прекъсвач Параметър (спецификация)

Модел на продукта		NBL7-63
поляк		1P	2P	4P
Ток на рамката		63А
Номинален ток	в	6, 10, 16, 20, 25, 32, 40, 50z63A
Номинално работно напрежение	Ue(DC)	300V	500/600/1000V	1000V
Номинално изолационно напрежение	потребителски интерфейс	1200V
Номинално импулсно издръжливо напрежение	Uimp	6kV
Капацитет на прекъсване	лея	6 КА
Характеристика на спъване		C
Тип изключване		Термомагнитен
Електрически живот	Действително	500 цикъла (63A рамка)
	Стандартен	300 цикъла
Механичен живот	Действително	10000 цикъла (63A рамка)
	Стандартен	9700 цикъла
Категория на пренапрежението		III
Степен на замърсяване		3
Защита от проникване		IP40 Порт за окабеляване IP20
Устойчивост на влага и топлина		клас 2
Капацитет на терминала		2,5 х 35 mm2
Момент на затягане на клемите		2.0â 3.5Nm
Температура на околната среда		-30âã+70â
Температура на съхранение		-40âã+85â
Метод на инсталиране		DIN
Стандартен		IEC60947-2

ICHYTI pv dc прекъсвач Характеристика

◉ Предният горен дизайн прави работата с дръжката по-удобна и безопасна;

◉ Механичният живот надхвърля 20 000 пъти, осигурявайки дълготрайна употреба;

◉ Съответства на стандартите GBT140482, IEC60947-2, екологичните изисквания на ЕС RoHS и сертификати CCC и CE;

◉ Подходящ за DC системи, особено комуникационни и фотоволтаични системи.

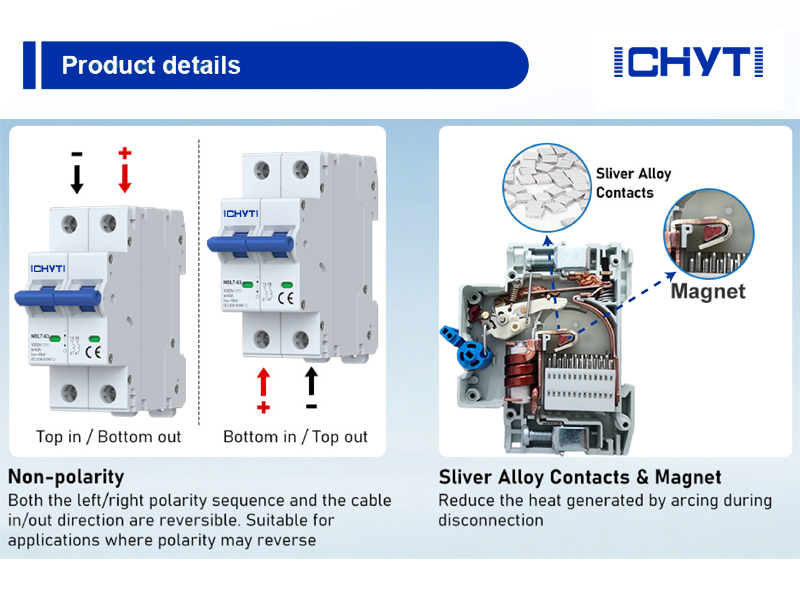

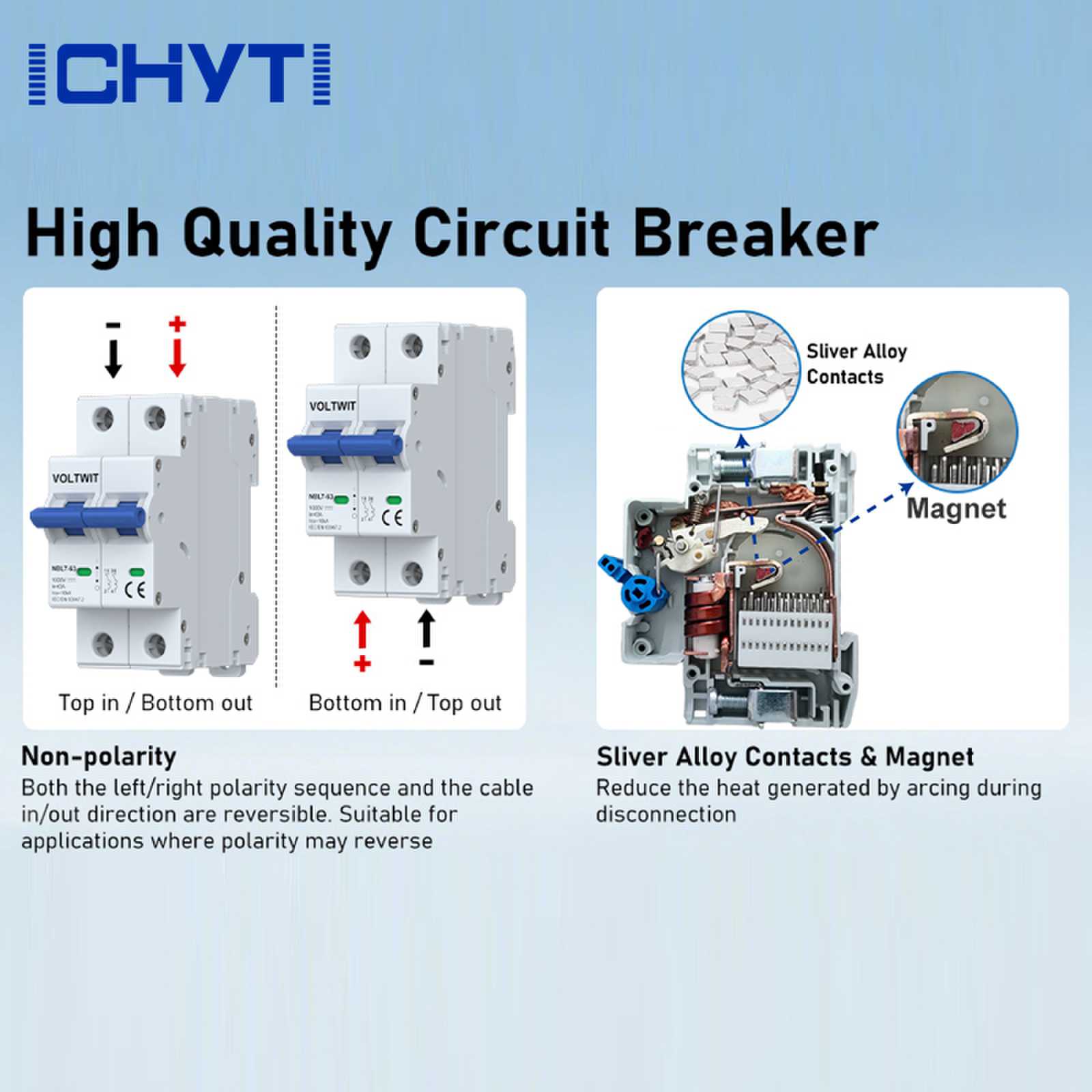

ICHYTI pv dc прекъсвач Подробности

ICHYTI pv dc прекъсвач Трудности при разработването

Разработването на pv DC прекъсвач е изправено пред две основни трудности. Първо, постоянният ток на системата естествено не преминава през нулата, така че зрялата технология за гасене на дъгата не може да се използва като AC прекъсвачи; Второ, има голям брой индуктивни компоненти в системата за постоянен ток, които съхраняват голямо количество енергия, което увеличава трудността при прекъсване на постоянните токове на повреда.
