DC прекъсвачи за слънчеви панели

ICHYTI е мащабен производител и доставчик на прекъсвачи за постоянен ток за слънчеви панели в Китай. Ние сме специализирани в слънчеви електрически компоненти от много години. Нашите продукти имат добро ценово предимство и покриват повечето европейски пазари. Очакваме с нетърпение да станем ваш дългосрочен партньор в Китай.

Изпратете запитване Изтегляне на PDF

Описание на продукта

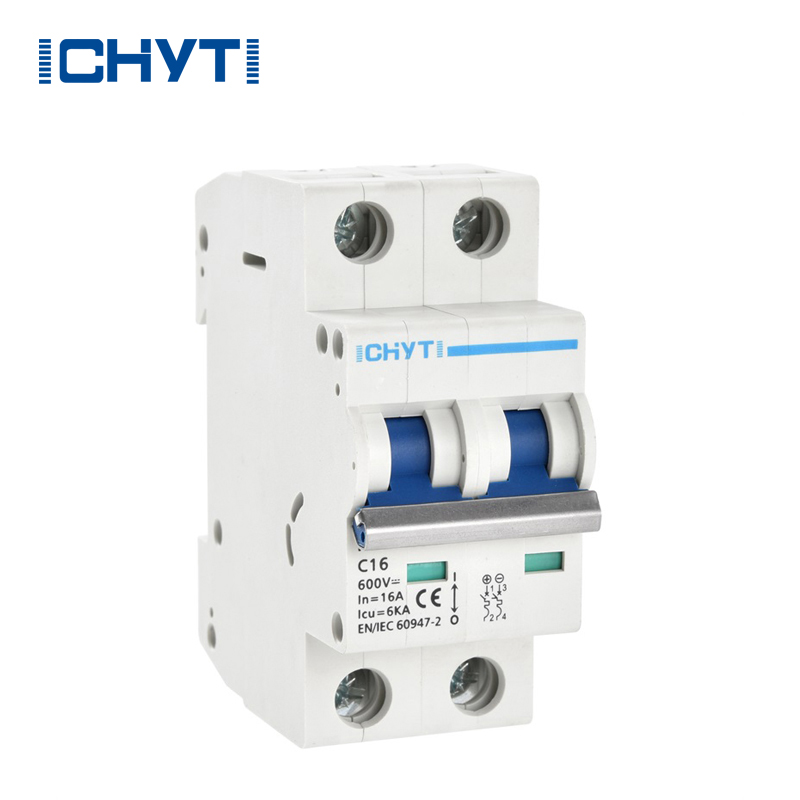

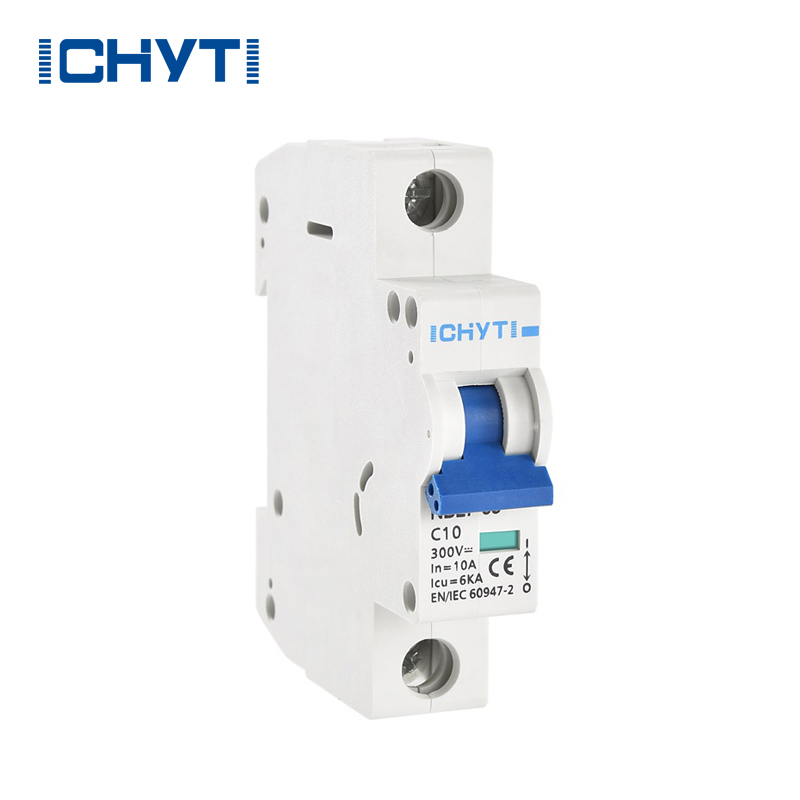

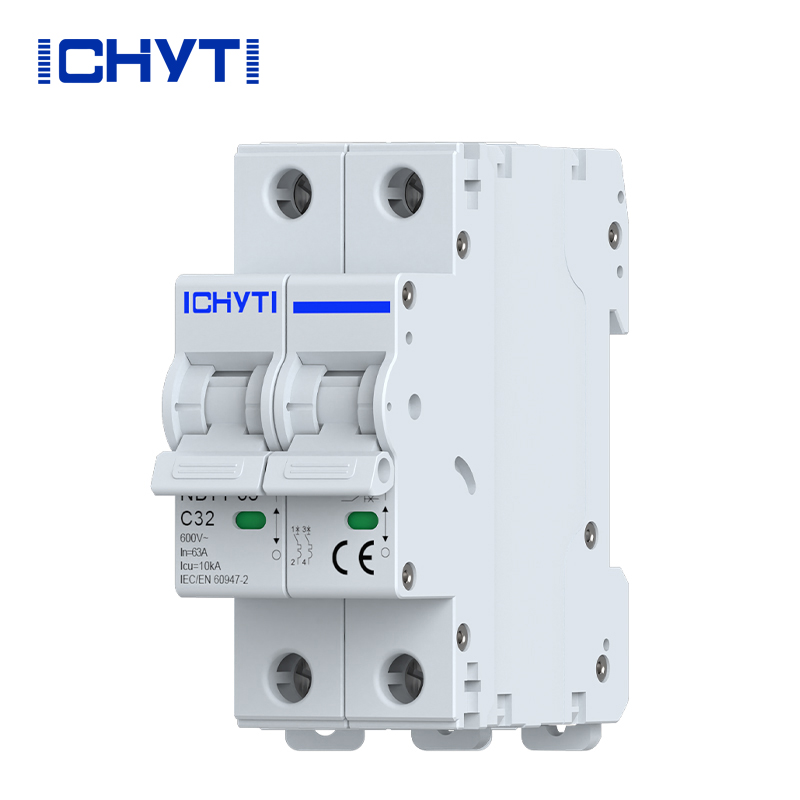

Китайският производител ICHYTI dc прекъсвачи за слънчеви панели се състои от компоненти като корпус, оперативен механизъм, термична защита от претоварване, електромагнитно изключване, контактна система и дъгова система. Неговата уникална структура на дизайна може да осигури функции за защита от претоварване и късо съединение. В допълнение, добавянето на дъгова система със силен постоянен магнит допълнително подобрява способността за късо съединение на продукта, достигайки ниво от 6KA.

ICHYTI dc прекъсвачи за слънчеви панели Параметър (спецификация)

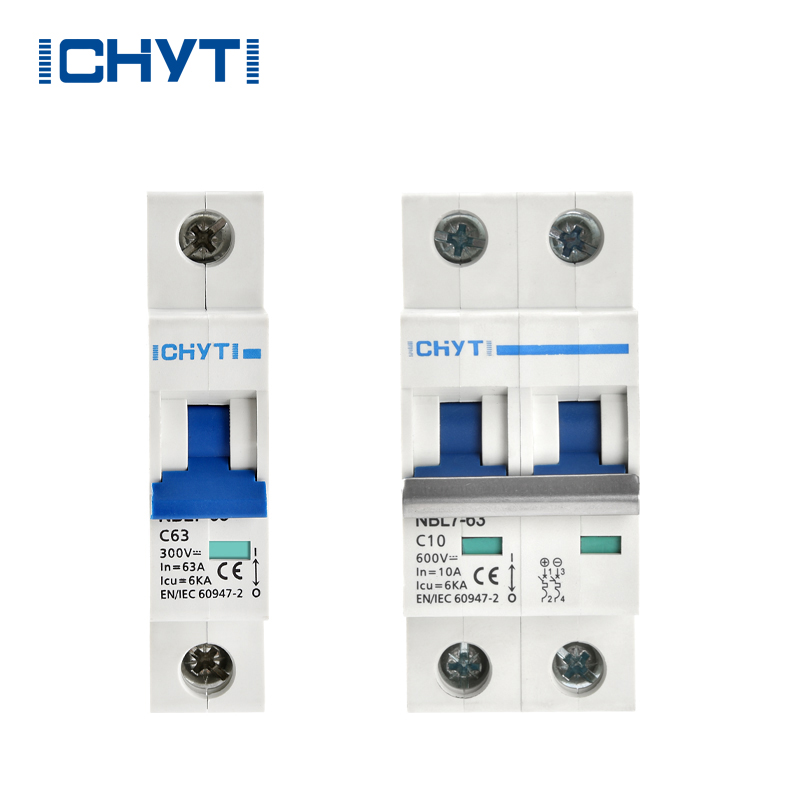

Модел на продукта		NBL7-63
поляк		1P	2P	4P
Ток на рамката		63А
Номинален ток	в	6, 10, 16, 20, 25, 32, 40, 5		0, 63 А
Номинално работно напрежение	Ue(DC)	300V	500/600/1000V	1000V
Номинално изолационно напрежение	потребителски интерфейс	1200V
Номинално импулсно издръжливо напрежение	Uimp	6kV
Капацитет на прекъсване	лея	6КА
Характеристика на спъване		C
Тип изключване		Термомагнитен
Електрически живот	Действително	500 цикъла (63A рамка)
	Стандартен	300 цикъла
Механичен живот	Действително	10000 цикъла (63A рамка)
	Стандартен	9700 цикъла
Категория на пренапрежението		III
Степен на замърсяване		3
Защита от проникване		IP40 Порт за окабеляване IP20
Устойчивост на влага и топлина		клас 2
Капацитет на терминала		2,5 х 35 mm2
Момент на затягане на клемите		2,0â3,5Nm
Температура на околната среда		-30â~+70°C
Температура на съхранение		-40~+85
Метод на инсталиране		DIN
Стандартен		IEC60947-2

ICHYTI dc прекъсвачи за слънчеви панели Характеристика

◉ При окабеляване е необходимо да се обърне внимание на положителните и отрицателните полюси на захранването. Захранването трябва да влиза отгоре и да излиза отдолу, поради конструктивните характеристики на входа на захранването;

◉ Лесен монтаж, който може да спести кабели;

◉ Може да се използва за защита на резистивни и индуктивни товари с нисък пусков ток, с ефективност на защита от 5-10In;

◉ Подходящо за семейства, офиси, строителство и промишлени сфери.

ICHYTI dc прекъсвачи за слънчеви панели Детайли

◉ Визуална червена и зелена индикация: Превключване на състоянието, ясно с един поглед.

◉ Двойно удебелена дръжка: В същото време може да увеличи пълнотата и комфорта на работа.

◉ PC материал, забавящ горенето: PC корпус, забавящ горенето, с устойчивост на висока температура, без деформация, красив и гладък външен вид, не е лесен за носене, добра ефективност против стареене.

◉ Дизайн на горно охлаждане: Ефективно разсейване на топлината, намаляване на повредата, причинена от прегряване на прекъсвача.
