Конектори за монтаж на панел
  • Конектори за монтаж на панелКонектори за монтаж на панел

Конектори за монтаж на панел

Всички наши конектори за монтаж на панел са произведени в Китай. CHYT е един от професионалните производители и доставчици на конектори за монтаж на панел в Китай. Можете да ги закупите на ниска цена от нашата фабрика. В същото време ние сме и добре позната професионална компания за търговия на едро. За повече информация, свържете се с нас сега.

Изпратете запитване

Описание на продукта


Искате ли да продавате на едро конектори за монтаж на панел? Френският определено е вашият добър избор. CHYT като един от конкурентните производители и доставчици на конектори за монтаж на панел в Китай. Ако се интересувате от нашия продукт, моля свържете се бързо с нас! Конекторите за монтаж на панел се предлагат в различни конфигурации, включително кръгли, правоъгълни или D-миниатюрни. Кръглите съединители за монтаж на панел обикновено се използват за свързване на кабели в индустриалния сектор, докато правоъгълните съединители се използват в търговски инсталации като осветителни тела или контролни панели. D-Subminiature конекторите са подходящи за компютърни и телекомуникационни системи.


Едно от предимствата на използването на конектори за монтаж на панел е способността им да издържат на тежки условия на околната среда. Конекторите са проектирани да издържат на прах, влага и други замърсители, което ги прави подходящи за външни инсталации или в зони с екстремни температури.



ICHYTI кабелни конектори за соларен панел Параметър (спецификация)

Конекторна система

Φ4 мм

Номинално напрежение

1500V DC(IEC)1 1000V/ 1500V DC(UL)2

Номинален ток

17A (1,5 mm2)

22A(2.5mm2,14AWG)

30A(4mm2,6mm2,12AWG,10AWG)

Тестово напрежение

6kV (50HZz1min)

Температурен диапазон на околната среда

-40℃~ + 90℃(IEC) -40℃-+75℃(UL)

Горна гранична температура

+105 ℃ (IEC)

Контактен материал

Мед, калайдисана

Изолационен материал

PC/PV

Степен на защита, чифтосване

IP67

нечифтосани

IP2X

Контактно съпротивление на щепселните съединители

0.5mQ

Клас пламък

UL94-VO

Клас на безопасност

II

Заключваща система

Щракване

Тест със солена мъгла, степен на сериозност 5

IEC60068-2-52



Изискване за производителност на съединители за кабели за соларен панел ICHYTI

 Фотоволтаичните конектори трябва да имат добра проводимост, а контактното съпротивление не трябва да надвишава 0,35 милиома.
 Необходимо е да има достатъчно показатели за безопасност, за да се гарантира безопасността на компонентите на слънчевите клетки. Околната среда и климатът, в които се използва оборудването за слънчева енергия, понякога могат да бъдат изключително сурови, така че то трябва да има водоустойчиво, устойчиво на висока температура, антикорозионно действие, висока изолация и други характеристики, а нивото на защита трябва да достигне IP68.
 Структурата на соларния конектор трябва да е здрава и надеждна, а мъжкият и женският конектор, които са правилно поставени, трябва да имат сила на свързване не по-малка от 80N. За връзка 4 mm ² Конекторът MC4 на кабела не трябва да надвишава горната граница на температурата от 105 градуса по Целзий, когато пренася 39 A ток. Конекторът MC4/H4 е едножилен конектор с мъжки и женски конектори, който има много предимства като добро уплътняване, удобно вкарване и лесна поддръжка и ремонт.

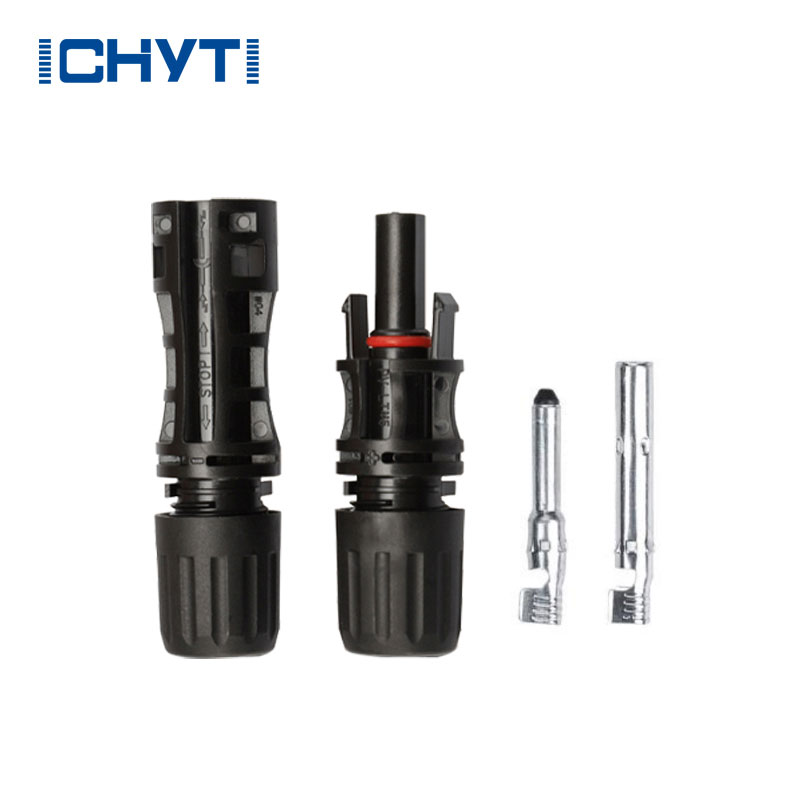

ICHYTI кабелни конектори за соларен панел Детайли



ICHYTI кабелни конектори за соларен панел Размери и окабеляване




ICHYTI кабелни конектори за соларен панел Предпазни мерки при инсталиране

При избора на щепсел трябва да се обърне внимание на качеството на продукта, включително съответствие с размера на вътрешния метален проводник, дебелината на материала, еластичността и покритието, които отговарят на способността да пренасят големи токове и да имат добър контакт. Пластмасата на корпуса на щепсела трябва да осигурява гладка повърхност без пукнатини, а интерфейсът трябва да е добре запечатан. При инсталиране на компонентни конектори е необходимо да се избягва излагането на слънчева светлина и дъжд, за да се избегне стареене на конекторите, корозия на вътрешните конектори и кабели, увеличаване на контактното съпротивление и дори запалване, което води до намаляване на ефективността на системата или пожар произшествия.


Процесът на инсталиране и кримпване на фотоволтаичните конектори е от изключително значение и трябва да се използват професионални инструменти за кримпване. Преди изграждането на фотоволтаични електроцентрали съответният инженерен монтажен персонал трябва да премине обучение за операции по кримпване.
