В конфигурацията на UPS захранващи системи прекъсвачите за постоянен ток изпълняват двойните функции на изолация и защита от свръхток за вериги на батерии. Различните типове UPS захранвания отговарят на различни номинални напрежения и токове на батерията, като по този начин се изисква адаптиране на DC прекъсвачи с различен брой полюси. Тази статия ще опише подробно различните методи за окабеляване на 1P/2P/3P/4P DC прекъсвачи, прилагани в UPS системи.
1. Прекъсвачите имат стандартни параметри, включително номинално напрежение и номинален ток (за типове 1P). Когато тези параметри не отговарят на изискванията за напрежение и ток на батерията, работното напрежение и ток могат да бъдат увеличени чрез добавяне на броя на полюсите на прекъсвача и приемане на конфигурации за серийно-паралелно свързване. По-конкретно, серийното свързване увеличава напрежението, докато паралелното свързване увеличава тока.Тук вземаме за пример номинално напрежение от 250 V.

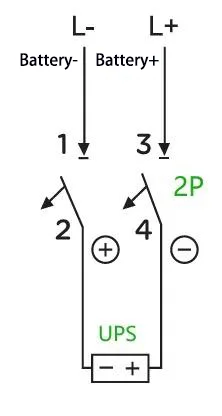

A:Например: За UPS с капацитет 40 kVA и номинална батерия от 32 клетки (напрежение на изравнителен заряд: 14 V × 32 = 448 V; има и батерии с напрежение на плаващ заряд от само 13,6 V, което се използва тук само за илюстрация), максималният работен ток се изчислява като 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A (като се приеме, че фактор на мощността е 1,0, ефективност от 90% и зададено от UPS прекъсващо напрежение от 10 V на клетка). В този случай е достатъчен прекъсвач 2P 500 V 200 A. Методът на окабеляване е както следва:

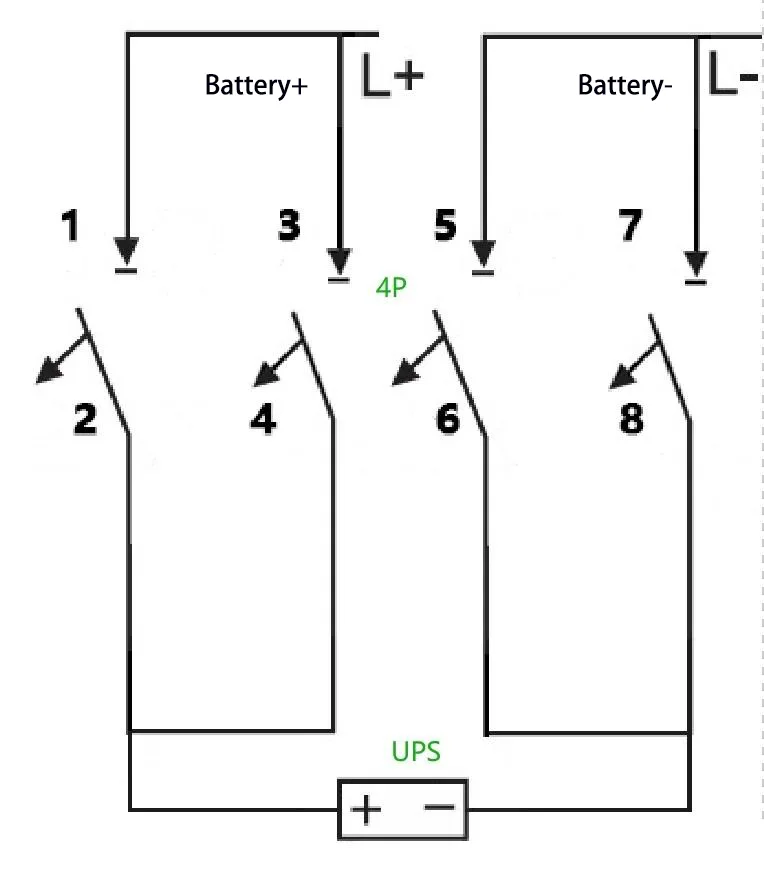

Б:Какво ще стане, ако вместо това се използва прекъсвач 2P 500 V 100 A? Това изискване може да бъде изпълнено с 4P прекъсвач - по-специално, чрез паралелно свързване на два комплекта 2P прекъсвачи за подобряване на капацитета за носене на ток. Методът на окабеляване е както следва:

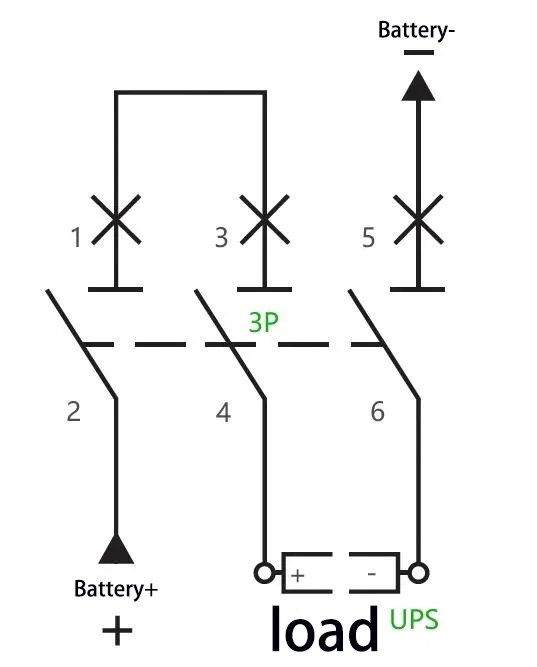

C:Например: За UPS с капацитет 40 kVA и номинална батерия от 40 клетки (напрежение на изравняващо зареждане: 14 V × 40 = 560 V), максималният работен ток се изчислява като 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. Може да се използва прекъсвач 3P 750 V 150 A, с два от неговите полюси, свързани последователно. Методът на окабеляване е както следва:

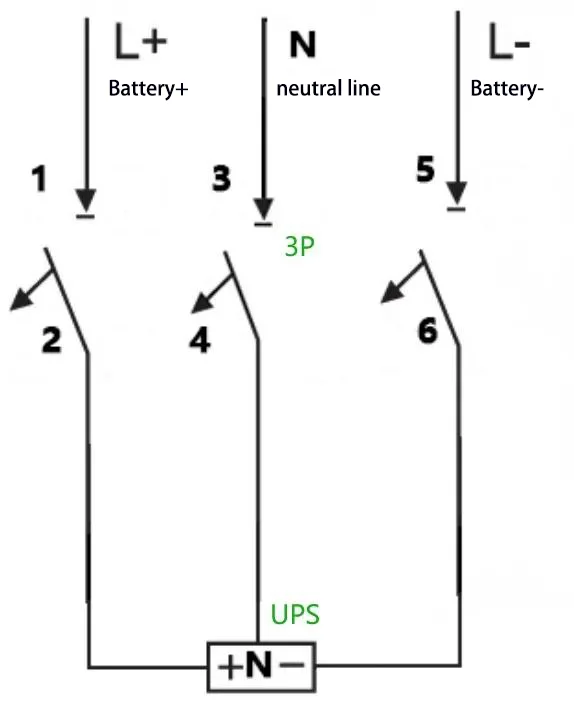

Д:Например: За UPS с капацитет 40 kVA, номинален низ от батерии от 32 клетки и връзка с неутрален проводник (изравняващо напрежение на заряда: 14 V × 32 = 448 V, т.е. ±224 V), максималният работен ток се изчислява като 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 32 = 139 A. A Може да се използва прекъсвач 3P 500 V 200 A и методът на окабеляване е както следва:

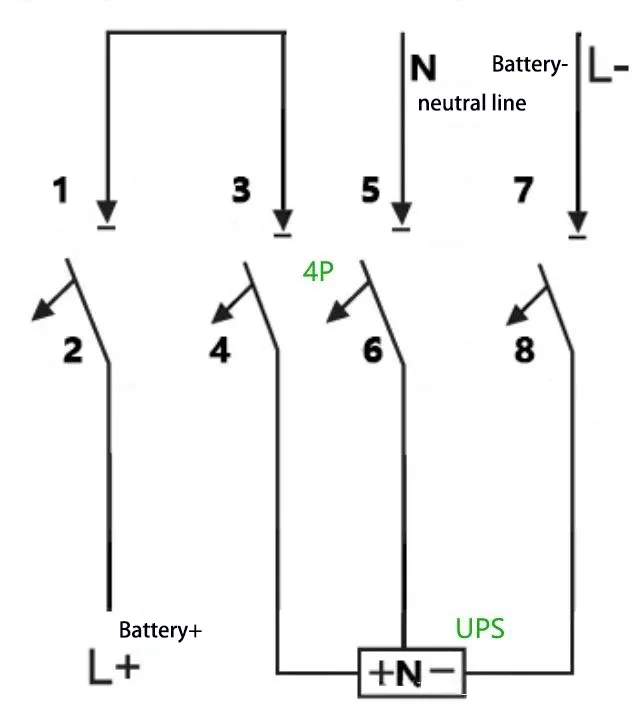

E:Например: За UPS с капацитет 40 kVA, номинална батерия от 40 клетки и връзка с неутрален проводник (изравняващо напрежение на заряда: 14 V × 40 = 560 V, т.е. ±280 V), максималният работен ток се изчислява като 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. A 4P 750 V 150 Може да се използва прекъсвач с два от неговите полюси, свързани последователно. Методът на окабеляване е както следва:
