Анализ на неизправности и обработка на фотоволтаична комбинирана кутия

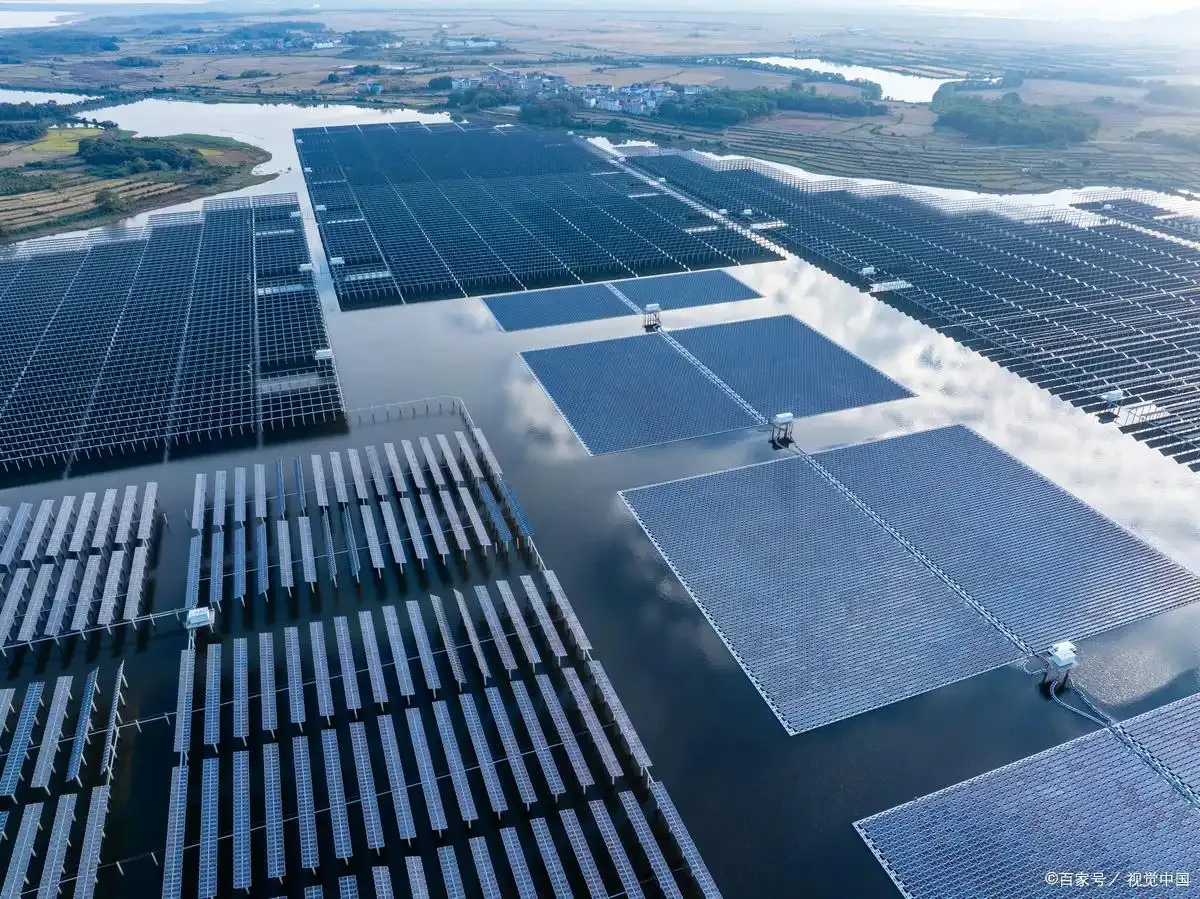

Като важен компонент на съвременната зелена енергия, експлоатацията и поддръжката на фотоволтаичните електроцентрали са от решаващо значение. Като ключово електрическо оборудване във фотоволтаичните електроцентрали, комбинаторната кутия е от изключително значение при ежедневната експлоатация и поддръжка.

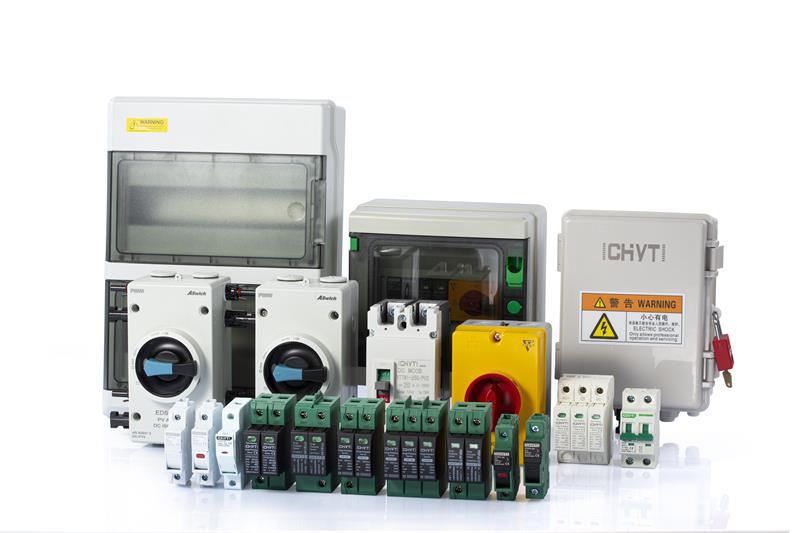

Основни функции и структура на PV комбинирана кутия

Основната функция на фотоволтаичната комбинирана кутия е да събира DC електрическа енергия от множество фотоволтаични низове и безопасно да я предава към последващи DC разпределителни шкафове или инвертори чрез защитни устройства като прекъсвачи и мълниеотводи. Структурата му обикновено включва кутия, входен терминал за постоянен ток, защита от мълнии, прекъсвач за постоянен ток, модул за наблюдение и клеми за окабеляване.

Следното е схематична диаграма на вътрешната структура на комбинаторната кутия:

◆ Черупка на кутията:Изработен от неръждаема стомана или пластмаса, той има добро уплътнение, устойчивост на корозия и разсейване на топлината. Нивото на защита обикновено достига IP65, което може ефективно да предотврати навлизането на прах и влага.

◆ DC входен терминал:Всяка комбинираща кутия има множество входни портове, съответстващи на получаване на токове от различни фотоволтаични струни. Всеки порт е оборудван с MC4 конектори или специални клеми за окабеляване за лесно свързване на низове.

◆ Мълниезащита:Вграденият мълниеотвод, обикновено защита от пренапрежение (SPD), специално проектиран за фотоволтаици, се използва за предотвратяване на пренапрежение, причинено от мълния, и за защита на системата от повреда от мълния.

◆ DC прекъсвач:Всеки входен терминал е оборудван с DC прекъсвач за защита от свръхток. Когато се открие необичаен ток (като късо съединение или претоварване), веригата автоматично се прекъсва, за да се защити безопасността на фотоволтаичните модули и системи

◆ Клеми за окабеляване:Клемите за окабеляване с ясни маркировки вътре са удобни за персонала по поддръжката за проверка и отстраняване на неизправности.

Общи анализи на неизправностите и структура на PV комбинираща кутия

◆ Анализ на честото изключване на прекъсвачи

Проследяване на първопричината: Това явление може да се дължи на връзки на късо съединение между струни, физическа повреда на фотоволтаични модули, неправилна работа по време на окабеляване или системата е подложена на натоварвания извън нейния проектен диапазон.

Ръководство за обработка: Първата стъпка е да изолирате засегнатата входна верига и след това да използвате мултицет, за да измерите точно напрежението на отворена верига и тока на късо съединение на съответния фотоволтаичен низ, за ​​да локализирате точно анормалния компонент. Ако по време на първоначалната проверка не бъдат открити очевидни проблеми, е необходимо внимателно да проверите свързващите кабели, за да потвърдите дали повредата на изолацията е причинена от стареене, износване или външни фактори, които могат да доведат до заземяване. И накрая, оценката на самия прекъсвач, включително дали номиналният му ток, напрежение и други параметри отговарят на системните изисквания, не може да бъде пренебрегната. Ако е необходимо, трябва да се извърши подмяна, за да се осигури стабилна работа на системата.

◆ Стратегии за реагиране при повреда на мълниеотвода

Причина за повреда: Като ключово оборудване за защита на системата от удари на мълнии и пренапрежение, мълниеотводите често се повреждат поради директни удари на мълния или вътрешно пренапрежение на системата.

Процес: Редовната проверка на състоянието на индикаторния прозорец или LED светлината на мълниеотвода е ефективно средство за предотвратяване на повреда. След като прозорецът на индикатора стане червен или изгуби дисплея, това показва, че мълниеотводът е повреден и трябва да бъде заменен незабавно, за да се избегнат потенциални рискове за безопасността.

◆ Решение на проблема с високата вътрешна температура в комбинаторната кутия

Анализ на причината: Вътрешната температура на комбинираната кутия е твърде висока, обикновено поради чужди предмети, блокиращи отворите за разсейване на топлината, прекомерно натрупване на прах вътре в кутията или прегряване на нагревателните елементи, причинено от прекомерен ток.

Решение: Първо е необходимо да почистите вентилационните и топлоотвеждащите отвори на комбинаторната кутия, за да осигурите безпрепятствена циркулация на въздуха. В същото време проверете и отстранете праха вътре в кутията, за да намалите термичното съпротивление. Ако проблемът не е решен основно, може да се обмисли добавянето на охлаждащ вентилатор или оптимизирането на изолационния дизайн на кутията, за да се намали влиянието на външната среда върху температурата вътре в кутията. Освен това е необходимо да се проследи източникът на прекомерен ток и да се коригират или поправят свързаните компоненти, за да се гарантира, че системният ток е в безопасен диапазон.

◆ Отстраняване на проблема с прегряването на кабелната връзка

Анализ на причините: Прегряването на кабелните съединения се дължи главно на лош контакт, което увеличава контактното съпротивление и генерира голямо количество топлина.

Предложение за работа: Използвайте инфрачервена термовизионна камера, за да наблюдавате редовно температурата на кабелните съединения вътре и извън комбинаторната кутия. След като бъдат открити необичайно високи температурни точки, съответните вериги трябва незабавно да бъдат прекъснати, за да се предотвратят инциденти с пожар. В същото време проверете състоянието на закрепване на прегрятото съединение и ако е необходимо, преправете съединението или сменете повредените части, за да осигурите добър контакт и проводимост на съединението.

Структура за предотвратяване на неизправности и поддръжка на PV комбинирана кутия

◆ План за редовни проверки

Разработете подробен план за инспекция, включително проверки за електрическа безопасност, почистване и поддръжка, тестване на производителността и т.н., за да сте сигурни, че всички аспекти се изпълняват в съответствие с плана.

◆ Корекция на адаптивността към околната среда

Трябва да се вземат съответните мерки за различни климатични условия, като укрепване на мерките за защита от влага и разсейване на топлината в райони с висока температура и дъжд, увеличаване на честотата на почистване в райони с големи пясъчни бури и намаляване на препятствията и износването.

◆ Управление и инвентаризация на резервни части

Поддържайте необходимия запас от резервни части, особено уязвими части като прекъсвачи, мълниеотводи, съединители и др., за да осигурите бърза подмяна в случай на повреда и да намалите времето за престой

◆ Техническо обучение и обмен

Организирайте екипа за експлоатация и поддръжка, който да участва в професионално обучение, да споделя най-новите технологии за експлоатация и поддръжка и случаи на неизправности и да подобри общото ниво на умения и способностите за реагиране при извънредни ситуации на екипа.

◆ Редовна проверка и почистване

Препоръчително е да почиствате външността на комбинаторната кутия на всеки три месеца до шест месеца, за да отстраните праха и мръсотията и да поддържате отворите за разсейване на топлината безпрепятствени; В същото време проверете уплътнението на кутията, за да сте сигурни, че няма проникване на водна пара.

◆ Тестване на електрически характеристики

Поне веднъж годишно провеждайте цялостен тест за електрическа ефективност, включително измерване на напрежението и тока на всяка входна верига, за да се уверите, че са нормални, проверка на работния статус на прекъсвачите и мълниеотводите и осигуряване на стабилността на връзките на комуникационния модул.

◆ Мълниезащита и потвърждение за заземяване

Редовно проверявайте ефективността на системата за мълниезащита, проверявайте индикацията за състоянието на мълниеотвода и провеждайте тестове за мълниезащита, ако е необходимо; В същото време се уверете, че непрекъснатостта на заземяването и съпротивлението на заземяване на комбинираната кутия отговарят на изискванията.
