Компанията ICHYTI е професионално предприятие, занимаващо се с изследване, развитие и производство на едро на dc mcb за слънчева енергия във фотоволтаичната област. Фотоволтаичните специализирани прекъсвачи на компанията, фотоволтаичните AC/DC комбиниращи кутии, разпределителните шкафове, големите фотоволтаични шкафове, свързани с мрежата, кутиите, свързани с мрежата, и продуктите за фотоволтаична мълниезащита се използват широко в нови разпределителни системи, свързани с енергийна мрежа. Тези продукти имат предимствата на лесен монтаж, силна надеждност и пълна квалификация и са широко признати и се ползват с доверие от клиенти по целия свят.

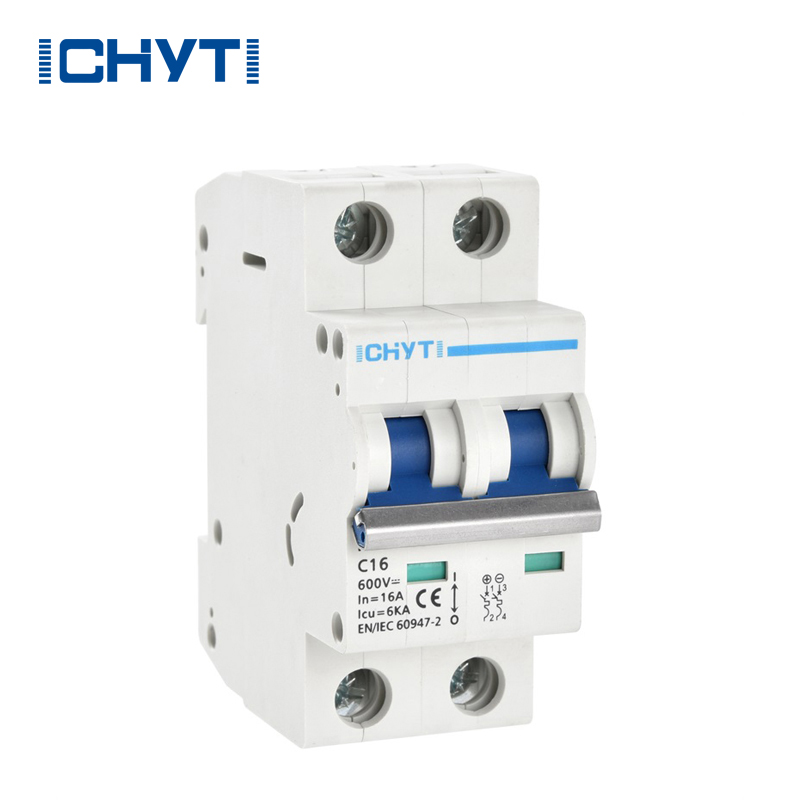

Китай ICHYTI dc mcb за слънчеви доставчици е подходящ за DC вериги, с номинално напрежение от 1000 V и номинален ток до 63 A, постигайки защита от претоварване и късо съединение. В допълнение, това устройство може да се използва и за нискочестотна работа на DC линии, като комуникационни и фотоволтаични системи.

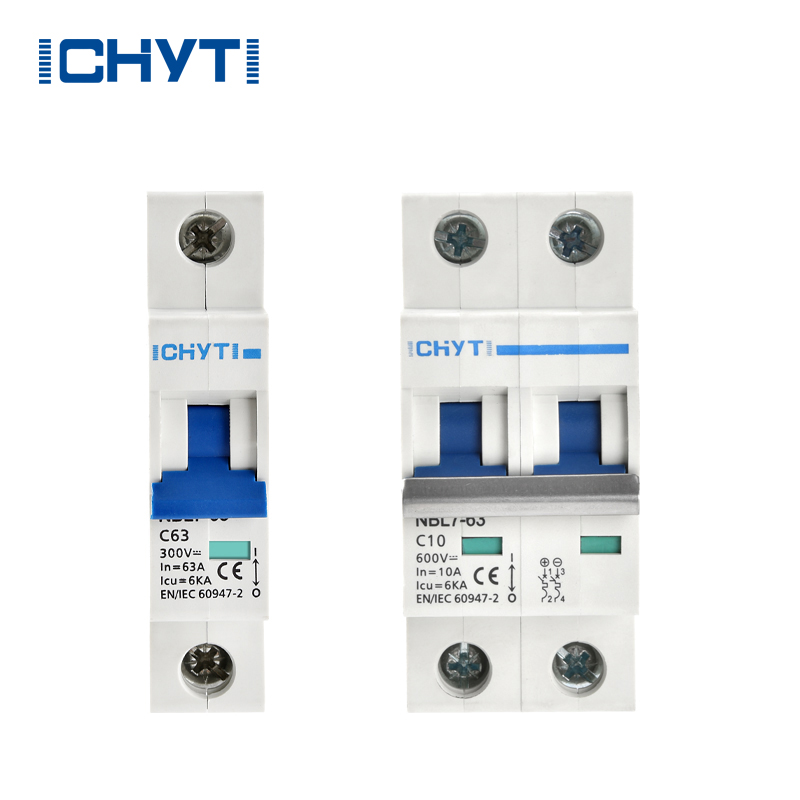

Модел на продукта |
|
NBL7-63 |
||

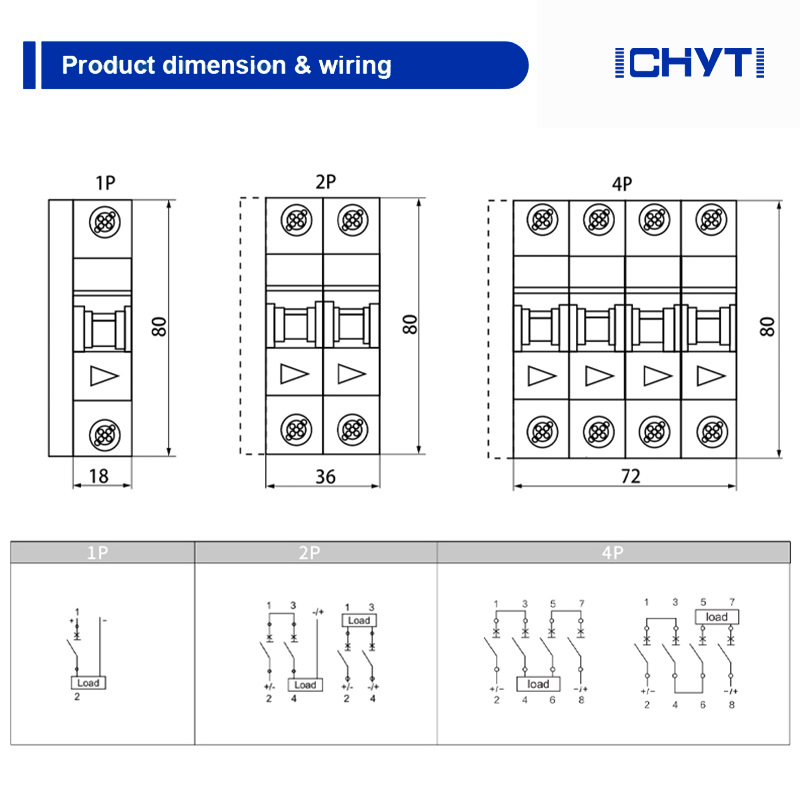

поляк |
|
1P |
2P |
4P |
Ток на рамката |
|
63А |
||
Номинален ток |
в |
6, 10, 16, 20, 25, 32, 40, 50z63A |
||
Номинално работно напрежение |
Ue(DC) |
300V |
500/600/1000V |
1000V |
Номинално изолационно напрежение |
потребителски интерфейс |
1200V |
||
Номинално импулсно издръжливо напрежение |
Uimp |
6kV |
||
Капацитет на прекъсване |
лея |
6 КА |
||
Характеристика на спъване |
|
C |
||
Тип изключване |
|
Термомагнитен |
||
Електрически живот |
Действително |
500 цикъла (63A рамка) |
||
Стандартен |
300 цикъла |
|||
Механичен живот |
Действително |
10000 цикъла (63A рамка) |
||
Стандартен |
9700 цикъла |
|||
Категория на пренапрежението |
|
III |
||
Степен на замърсяване |
|
3 |
||
Защита от проникване |
|
IP40 Порт за окабеляване IP20 |
||
Устойчивост на влага и топлина |
|
клас 2 |
||
Капацитет на терминала |
|
2,5 х 35 mm2 |
||
Момент на затягане на клемите |
|
2.0â 3.5Nm |
||
Температура на околната среда |
|
-30âã+70â |
||
Температура на съхранение |
|
-40âã+85â |
||
Метод на инсталиране |
|
DIN |
||
Стандартен |
|
IEC60947-2 |
◉ Обвивката е изработена от термопластичен материал, покриващ напълно порта за свързване и има характеристиките на устойчивост на удар и възможност за рециклиране.
◉ Възприемане на класически U-образен дизайн на тунелен терминал, осигуряващ сигурни и надеждни линейни връзки, супер безопасен.
◉ Оригиналната система за въздушен поток може ефективно да намали температурата между съседните прекъсвачи, като гарантира безопасността на веригата.
◉ Предпазната дръжка приема класически и оригинален ергономичен дизайн, който е лесен и удобен за работа, безопасен и надежден.
◉ Виждат се видими червени и зелени светлинни индикатори.
◉ Дръжката е удебелена, за да осигури добър захват.
◉ Използването на PC материали, забавящи горенето, значително подобрява безопасността.
◉ Проектирани горни вентилационни отвори за охлаждане за по-добро разсейване на топлината.
◉ Надморската височина на мястото на монтажа не трябва да надвишава 2000 метра.
◉ Относителната влажност на въздуха на мястото на монтажа не трябва да надвишава 50% при максимална температура 40°C. При по-ниски температури, като 20°C, допустимата относителна влажност може да достигне 90%.
◉ Трябва да се вземат специални мерки за случайна кондензация, причинена от промени в сухата температура.
◉ Мястото за инсталиране трябва да бъде без дъжд и сняг.
◉ Категория на монтаж: Категорията на монтаж на главната верига на прекъсвача е III, а категорията на монтаж на спомагателни вериги и управляващи вериги, които не са свързани към главната верига, е II.
